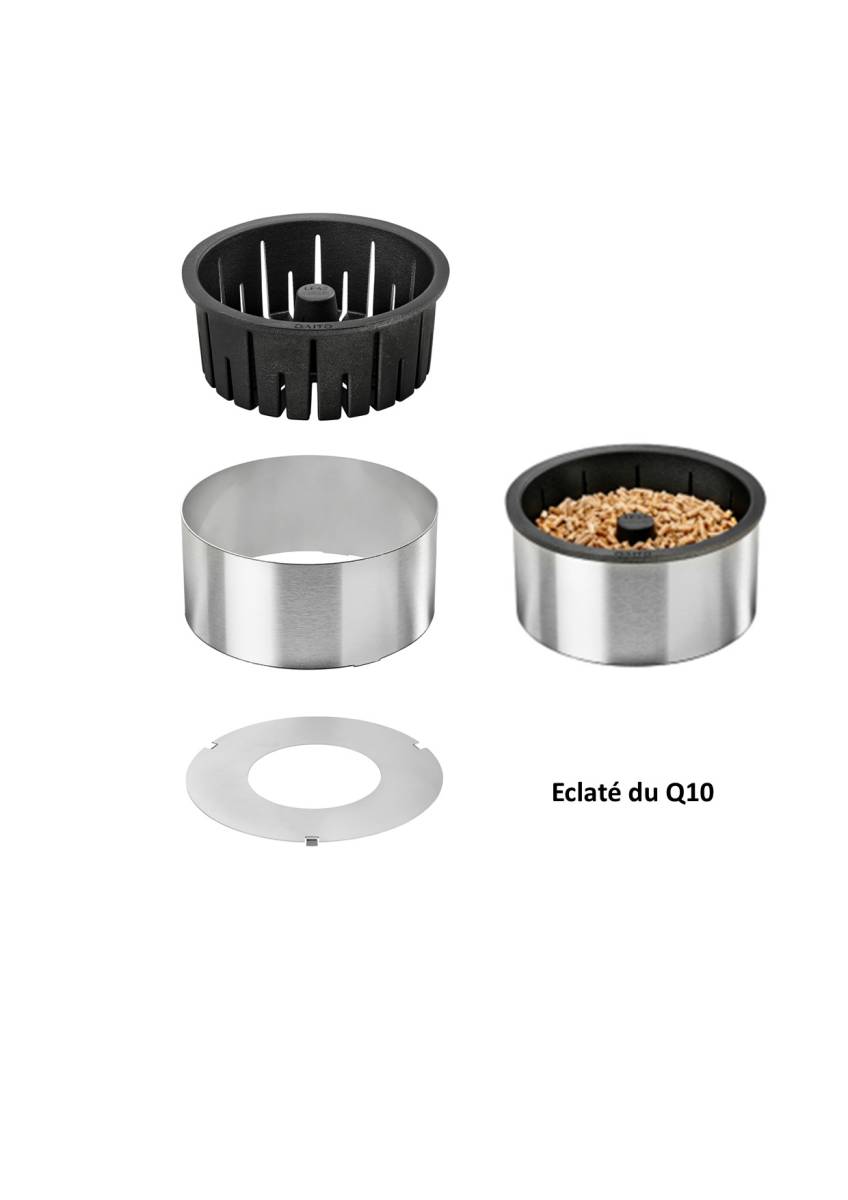

Le brûleur de pellets QAÏTO Q10 est composé de 3 éléments :

-          un brûleur en fonte d’une hauteur de 105 mm.

o   ce creuset ou ‘’panier en fonte lamellaire’’ est ajouré par des fentes de 5 mm pour laisser passer l’air de combustion sans que les pellets entiers ne puissent passer à travers les fentes

o   son diamètre extérieur est de 250 mm et son diamètre intérieur est de 220 mm

o   son poids est de 4.30 kg +/- 5% - (tous les produits ne sont pas rigoureusement identiques) -

o   la fonte est de type GL 220, fonte laminaire utilisée pour les foyers de cheminées et les poêles à bois

o   le creuset en fonte contient entre 1.8 kg et 2 kg de granulés de bois.

o   NB : il est recommandé pour les petits foyers de ne mettre que 1.7 kg pour permettre une meilleure circulation d’air et donc une meilleure combustion

-          une chemise ronde en Inox de 240 mm de diamètre sur les bords de laquelle repose le brûleur

o   un espace de quelques millimètres entre la paroi de la chemise et le brûleur permet à l’air de circuler tout autour de la fonte.

o   les pellets sont ainsi constamment baignés dans un flux d’air pour faciliter leur combustion

o   NB : les 2 ergots ou tenons de la chemise ne servent pas pour le Q10 (voir Q20)

-          une plaque ronde en Inox d’un diamètre de : 238 mm

o   cette plaque s’insère à l'intérieur de la chemise ronde, ergots vers le bas pour permettre à l’air de combustion de circuler sous la plaque

o   elle est percée en son milieu par une ouverture de 120 mm de diamètre, destinée à laisser passer l’air de combustion au centre du brûleur

Le poids total net QAÏTO Q10 est de 5.6 kg.

La hauteur totale du brûleur de pellets Q10 installé dans votre foyer est de 120 mm (12 cm).

Il est recommandé, pour pouvoir recharger facilement le brûleur, de laisser une hauteur de 15 à 20 cm entre le haut du brûleur et la partie haute de votre foyer.

Vous éviterez de vous brûler la main à la recharge et bénéficierez de belles flammes qui pourront s’exprimer complètement.

Information importante : 1 kg de pellets représente en puissance calorifique 4.6 kW disponibles. Donc, 1.8 kg de pellets correspondent à 8,28 kW arrondis à 9 Kw. Il ne s’agit pas de la puissance de chauffe (rendement) qui dépend du foyer et de l’installation.

La durée approximative - non contractuelle (*) - d’une charge de pellets dans un Q10 est de :

-          combustion totale : environ 60 mn +/- 15%

-          durée des flammes : 30 à 40 mn selon le flux d’air de combustion

-          durée de chauffe du brûleur : plusieurs heures car la fonte accumule la chaleur.

(*) Chaque installation, chaque habitation, chaque habitude de vie étant un cas particulier, le fabricant ne peut s'engager sur une durée de combustion exacte.
